12V'LA FLORESAN YAKMA DEVRESİ



Bu devre ile teknenizde 4Watt'lık (15cm boyundaki) floresan lambaları yakabilirsiniz. 555 TIMER entegresi ile dizayn ettiğim bu devrede entegre bir kare dalga osilatörü olarak çalışmaktadır. Elde edilen sinyalin IRF510 transistörü ile akımı yükseltilerek küçük bir adaptör trafosununa uygulanarak, yüksek voltaj elde edilir ve floresanın yanması sağlanır. Trafo adaptörlerde kullanılan 220V-9V trafodur. 9V-300ma çıkış verebilen bir trafo yeterli olacaktır. Devreden de anlaşılacağı gibi adaptör trafosunun 9V sargısı primer, 220V sargısı ise sekonder (floresan tarafı) olarak kullanılmaktadır.

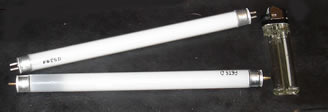

devre ile kullanabileceğiniz floresan lambalar
(çakmak boyutları hakkında fikir vermesi için konmuştur)

Devrenin çektiği akımı 300ma civarında tutmak uygun olur. Bir avometre kullanarak ve 10K değerindeki trimpoyu ayarlayarak devrenin çektiği akımı 300 miliampere ayarlayın. 300ma üzerindeki değerler transistörün fazla ısınmasına ve zamanla floresan lambanın kararmasına neden olacaktır. (Yukarıdaki resimde alttaki lambanın sol ucundaki kararma bu şekilde oluşmuştur.) Transistörü küçük bir soğutucuya bağlamakta yarar vardır. trafoya bağlı olan 10nF değerindeki kapasitörün mercimek tipi ancak 1KV gibi yüksek voltaj değerli olması uygundur.

Floresana giden trafo uçlarına dokunmayın, çok tehlikeli olmamakla birlikte bu uçlarda voltaj oldukça yüksektir.

Ben halen teknemde motor dairesi aydınlatması olarak bu devreyi kullanmaktayım.

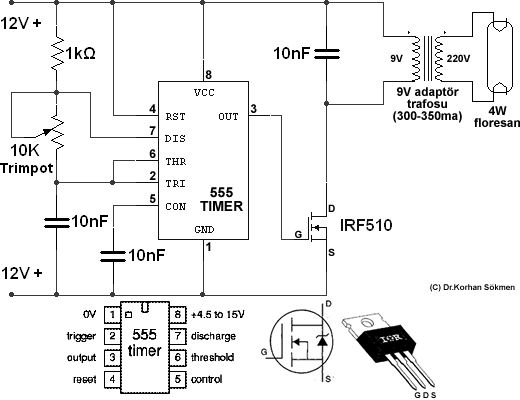

Devre Şeması



11 Aralık 2009
